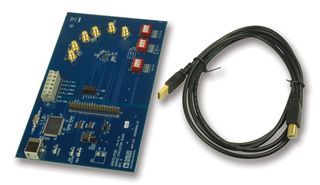

AD9552/PCBZ 是一个紧凑且易于使用的评估平台, 用于评估AD9552振荡器上频转换器的所有功能. AD9552是一个基于小数锁相环(PLL)的时钟发生器, 尤其为替代高频晶振和谐振器设计. 此设备使用一个sigma-delta (Σ-Δ)调制器 (SDM)以适应小数频率合成. 使用者通过直接连接单端时钟信号至参考引脚, 或通过在XTAL引脚上连接晶体谐振器,提供输出参考信号. AD9552可通过引脚编程, 提供基于八个标准输入频率输出的64个标准输出频率.此设备还有个3线SPI接口, 使用者可使用个性化的输入输出频率.
- 使用USB连接器和板上LDO稳压器进行简单电源连接
- 易于绕过LDO进行功率测量
- 交流耦合差动LVPECL SMA连接器
- SMA连接器用于参照输入和PLL锁定检测输出
- 基于微软窗口的评估软件, 使用简单图形使用界面
- 板载PLL环路滤波器
- 易于进入数字输出/输出, 同时通过输入/输出针座诊断信号
- 状态LED灯用于诊断信号
- USB电脑接口
- Dip开关可根据手动运行配置
时钟与计时, 通信与网络, 无线, 测试与测量, 便携式器材, 消费电子产品
