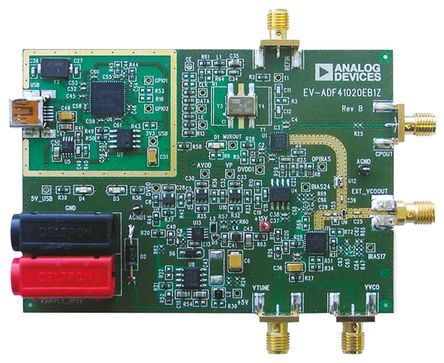

EV-ADF41020EB1Z是用于评估ADF41020锁相环频率合成器性能的评估套件. 这一评估板包含ADF41020合成器, 一个100MHz的TCXO和供电电源, USB 接口以及射频输出连接器. 另外还有一个有源环路滤波器及一个13GHz的VCO在电路板上. ADF41020频率合成器在无线收发器上频和下频转换器部分,可用被用作高达18GHz的本地振荡器. 它包括一个低噪的数字相位频率探测器(PFD), 一个精准电荷泵, 一个可编程参考驱动器以及一个高频可编程反馈驱动器.
- 自我包含电路板用于生成射频频率
- 附送软件允许完全控制电脑合成器功能
- 18GHz最大RF输入频率
- 集成SiGe预分频器
- 2.85V至3.15V PLL供电电源
- 可编程电荷泵电流
- 3线串行接口
- 模拟和数字锁定检测
- 软硬件掉电模式
通信与网络, 无线, 测试与测量, 传感与仪器
