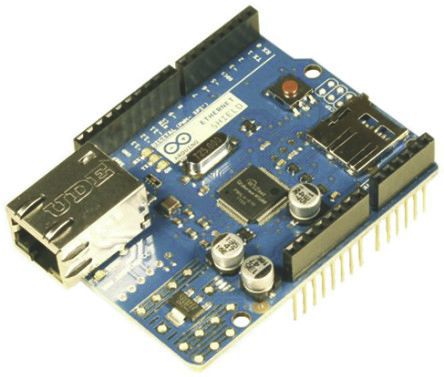

A000072为Arduino Ethernet Shield Rev3无以太网供电模块. 此Arduino Ethernet盾板允许Arduino电路板连接至互联网, 它基于Wiznet W5100以太网芯片. Wiznet W5100提供TCP和UDP的网络(IP)堆叠, 支持高达4个同步插座连接. 这一以太网盾板通过电路板扩展出来的长导线缠绕针座连接至Arduino电路板, 保证了引脚的完整排列, 并允许其它盾板堆叠在顶部. R3版本为盾板带来了1.0标准引脚, 包括 四个额外引脚(其中两个位于AREF引脚附近, 用于TWI通讯; 两个位于复位引脚附近). 另外还包括一个板载微型SD卡槽, 用于为网络存储文件. 它兼容Arduino Uno和Mega (使用以太网数据库). 板载微型SD卡阅读器可接入SD数据库.
- 5V运行电压
- 以太网控制器W5100 带内部16K缓冲
- 10/100MB连接速度
- 通过SPI端口连接Arduino
- IEEE802.3af兼容
- 过载和短路保护
- 1500V隔离(输入至输出)
- 输入电压范围36V至57V
- 低输出纹波和噪音
