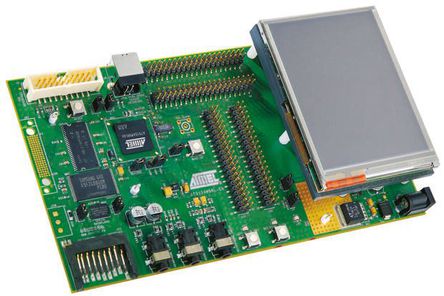

The AT91SAM9RL-EK是一个评估套件 that enables the 评估和code 开发 用于应用运行on an AT91SAM9RL设备. AT91SAM9R is ARM926-based 微处理器,运行at 190MHz. The 外部设备et包括an集成 graphics LCD控制器 that 支持 screen resolutions up to 1280x860 with 16M colours和24bpp和a 10bit ADC that 支持 4 wire resistive touch panel. The SAM9RL64 features 多用通讯 接口s, 如 a HS (480Mbps) USB设备, SDIO/SD/MMC 接口, AC97, USARTs, SPIs, I2S和I2C. An外部bus 接口incorporates控制器 用于SDRAM和static memories, with specific 接口circuitry 用于Compact 闪存和NAND闪存.
- 电路板装配有AT91SAM9RL64
- 64MB SDRAM内存
- 256MB NAND闪存存储器
- 一个Atmel串行数据闪存
- 一个Atmel TWI串行EEPROM (至在电路板空间)
- 一个USB 高速设备端口接口
- 一个DBGU串行通讯端口
- 一个附加串行通讯端口 RTS/CTS手握控制
- JTAG/ICE调试接口
- 一个MCI SD/MMC卡槽
建筑自动化, 成像, 视频和目视, 消费电子产品, 自动化与过程控制
