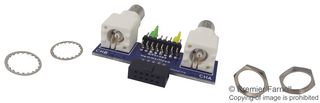

Bitscope公司的MP01A是一个双通道, 混合信号BNC端口适配器, 用于BitScope微型示波器. 它可使用工业标准的示波器探头. MP01A包括6个逻辑输入和可切换波形及时钟生成输出. BNC插座同环形螺母和垫圈一同使用, 因此MP01A可进行台式安装. 此逻辑波形生成器和时钟信号安装在BNC插座间的16引脚针座之上. 此模拟输入复制在16引脚针座之上, 每个输入之下都有一个相关的接地引脚. 包括两个终端插头, 用于将任何输入对接地, 或发送波形生成器和/或时钟输出至BNC插座. 此适配器通过BitScope微型诊断端口连接, 允许1:1, 10:1, 100:1, 其它标准衰减示波器探头以及电流, 差分或其它任何类型的BNC终端传感器, 设计用于1MR/20pF示波器输入.
- 模拟输入阻抗1Mohm/20pF
- 数字输入阻抗100Kohm/5pF
- 直接电压范围: 7.5V至10.8V (1:1探头)
- 宽电压范围: -75V至108V (10:1探头)
- 运行温度范围: 0°C至40°C
- 尺寸: 60mm x 50mm x 20mm (宽 x 深 x 高)
- 端子和可调信号路有
- 双绞线用于逻辑输入和输出
- 连接BNC终端同轴电缆
- 衰减, 差分探头和电流探头
