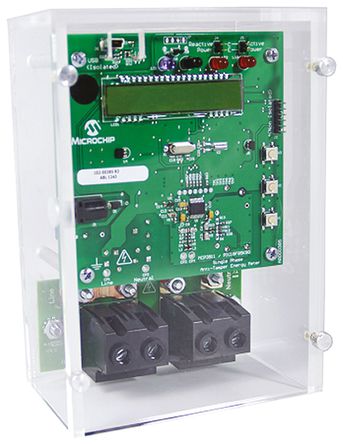

ARD00385是一个MCP3911和PIC18F85K90单相妨篡改能量计. 它是一种全功能单相仪表带有增强功能, 如备用电池, RTC和妨篡改功能. 两个电流通道由MCP3911设备测量, 电压通道由12位 集成于微控制器的SAR ADC测量. 这一设计中包含连个传感器用于电流测量: 一个一个电流互感器和一个分流器. PIC18F85K90微控制器直接驱动LCD并通过UART同MCP2200进行通讯, 提供一根隔离USB连接用于仪表校正及连接设备功率计算器. 系统计算有功和无功能量,有功,无功和视在功率, 功率因数, RMS电流和行频. Microchip能量计软件用于校准和监视系统.
- 额定5(60)A 220V 3200 imp/KWh IEC62053-22 Class 0.5能量计
- 防篡改监测
- 能量计软件 用于校准和监视系统
- 通过闭环和开环进行校准
- 基于低成本电容的电源设计
计量, 电源管理, 车用, 传感与仪器, 医用
