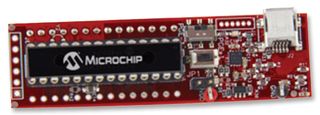

DM240013-2是一个Microstick,用于5V PIC24F K-串行设备, 提供灵活的USB供电开发平台. 它设计用来提供一个易于使用经济型的开发环境, 用于5V, 16位微控制器. 此电路板包括一个集成调试器/编程器, 一个插座用于目标微控制器芯片, 引脚用于插入原型电路板进行灵活的开发. 此Microstick用于5V PIC24 K 串行设备, 为USB总线供电. 此设备直接由5V USB总线供电. MPLAB IDE通过FPF2102负载开关控制目标程序的开/关. 当电流超过200mA至400mA时, FPF2102负载开关自动关断电源, 以保护目标应用程序电路中的主控电脑USB端口不会意外短路. Microstick可插入至原型电路板, 通过PIC MCU开发外部应用程序电路.
- 低成本
- 集成编程器 /调试器, 不许外部调试器
- USB供电, 方便使用,不需外部电源
- MPLAB IDE支持
- DUT插座, 可方便灵活得用于设备交换
- 独立工作或插入原型电路板工作
- 便于访问所有设备的信号进行探测
- 便于携带
- 板载用户LED
- 复位按钮
消费电子产品, 医用, 工业
