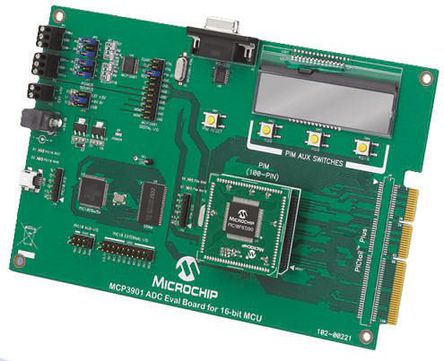

The MCP3901EV-MCU16是一个MCP3901 ADC 评估电路板 用于16位 MCUs 系统提供the ability to evaluate the 性能 of the MCP3901 dual channel 模拟front end (AFE) containing two synchronous sampling delta sigma 模拟to 数字converters (ADC), two PGAs, phase delay compensation block 内部电压基准, modulator output block,和高速20MHz SPI 兼容原型 serial 接口. The converters contain a proprietary dithering algorithm 用于reduced Idle tones和improved THD. It also提供a开发平台 用于16位 PIC MCU based应用, using existing 100 pin插入模块 系统s 兼容原型 with the explorer 16和other high引脚count PIC MCU demo电路板s. The 系统 comes with programmed dsPIC33FJ256GP710 PIM模块 that communicate with the LabVIEW 软件GUI 用于data exchange和ADC setup.
- 双路模数转换器MCP3901输出显示器 使用串行通讯至电脑软件接口
- 在双通道MCP3901上同时具有4Ksps 90分贝SINAD和最高速度55ksps的性能
- 强大的硬件设计, 模拟接地和模拟/数字分离
- PICtail Plus连接器用于检测16个子电路板兼容性
- 独立的电源层和电源层四层板
- 通过图形电脑工具进行系统和模数转换器性能分析
计量, 车用, 便携式器材, 传感与仪器, 医用, 系统监控
