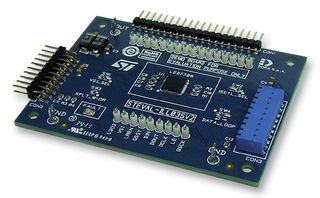

STEVAL-ILL035V2是一个从评估电路板用于LED7708 LED驱动器. LED7708是一个16通道, 85mA LED驱动器, 带有升压控制器和四线串行接口. 它专门用于通过单路低电压轨道为多个LED供电. 它拥有16个额定40V的电流生成器, 一个四线串行接口用于控制LED亮度. 这些通道可并行连接用于更高的电流输出. 一个可选择的12位或16位灰阶亮度控制, 允许每个通道上有独立的PWM. 一个可编程片上调光振荡器用以简化外部电路. 此设备有多个专用引脚, 用于同步锁定其它设备(主机或从机)以减少多设备应用时的噪音. LED7708执行基本的保护和LED阵列保护功能. 它能够监测并管理开路LED和短路LED故障, 并提供多个故障管理选项, 用于满足大多数应用的需求.
- 减小了总系统功耗
- 耗散和效率最大化
- 3.6V至36V输入电压范围 (带内部LDO)
- 自适应输出电压
- OVP, OCP和热保护
- 过温警报和热关断
- ±2% 通道电流精度 (全范围)
- 128步进总电流发生器调整
- 可编程内部调光振荡器
- LED短路和开路通道故障检测和断开
发光二极管照明, 消费电子产品
