UCC28720D -

恒压恒流控制器, 35V-9V电源, 80 kHz, SOIC-7

TEXAS INSTRUMENTS UCC28720D

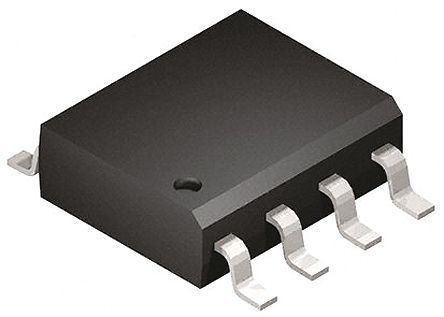

声明:图片仅供参考,请以实物为准!
制造商产品编号:
UCC28720D
仓库库存编号:
2361258
技术数据表:
(EN)
订购热线: 400-900-3095  0755-21000796, QQ:800152669, Email:sales@szcwdz.com
由于产品数据库庞大,部分产品信息可能未能及时更新,下单前请与销售人员确认好实时在库数量,谢谢合作!

UCC28720D产品概述

The UCC28720D is a flyback Power Supply Controller provides isolated-output constant-voltage (CV) and constant-current (CC) output regulation without the use of an optical coupler. The devices process information from the primary power switch and an auxiliary flyback winding for precise control of output voltage and current. An internal 700V start-up switch, dynamically-controlled operating states and a tailored modulation profile support ultra-low standby power without sacrificing start-up time or output transient response. Control algorithms in the UCC28720 allow operating efficiencies to meet or exceed applicable standards. The output drive interfaces to a bipolar transistor power switch. Discontinuous conduction mode (DCM) with valley switching reduces switching losses. Modulation of switching frequency and primary current peak amplitude (FM and AM) keeps the conversion efficiency high across the entire load and line ranges.
  • <10mW No-load power
  • Primary-side regulation (PSR) eliminates opto-coupler
  • ±5% Voltage and current regulation across line and load
  • 700V Start-up switch
  • High-power density charger designs
  • Quasi-resonant valley-switching operation for highest overall efficiency
  • Wide VDD range allows small bias capacitor
  • Dynamic BJT drive
  • Overvoltage, low-line and overcurrent protection functions
  • Programmable cable compensation

电源管理, 消费电子产品, 计算机和计算机周边

UCC28720D产品信息

  输入电压  -
  输出电压  -
  输出电流  -
  电源电压最小值  9V
  电源电压最大值  35V
  控制器芯片封装类型  SOIC
  针脚数  7引脚
  频率  80kHz
  工作温度最小值  -40°C
  工作温度最高值  125°C
  封装  每个
  产品范围  -
  汽车质量标准  -
  MSL  MSL 1 -无限制
关键词

UCC28720D相关搜索

输入电压 -  TEXAS INSTRUMENTS 输入电压 -  脉宽调制(PWM)控制器 输入电压 -  TEXAS INSTRUMENTS 脉宽调制(PWM)控制器 输入电压 -   输出电压 -  TEXAS INSTRUMENTS 输出电压 -  脉宽调制(PWM)控制器 输出电压 -  TEXAS INSTRUMENTS 脉宽调制(PWM)控制器 输出电压 -   输出电流 -  TEXAS INSTRUMENTS 输出电流 -  脉宽调制(PWM)控制器 输出电流 -  TEXAS INSTRUMENTS 脉宽调制(PWM)控制器 输出电流 -   电源电压最小值 9V  TEXAS INSTRUMENTS 电源电压最小值 9V  脉宽调制(PWM)控制器 电源电压最小值 9V  TEXAS INSTRUMENTS 脉宽调制(PWM)控制器 电源电压最小值 9V   电源电压最大值 35V  TEXAS INSTRUMENTS 电源电压最大值 35V  脉宽调制(PWM)控制器 电源电压最大值 35V  TEXAS INSTRUMENTS 脉宽调制(PWM)控制器 电源电压最大值 35V   控制器芯片封装类型 SOIC  TEXAS INSTRUMENTS 控制器芯片封装类型 SOIC  脉宽调制(PWM)控制器 控制器芯片封装类型 SOIC  TEXAS INSTRUMENTS 脉宽调制(PWM)控制器 控制器芯片封装类型 SOIC   针脚数 7引脚  TEXAS INSTRUMENTS 针脚数 7引脚  脉宽调制(PWM)控制器 针脚数 7引脚  TEXAS INSTRUMENTS 脉宽调制(PWM)控制器 针脚数 7引脚   频率 80kHz  TEXAS INSTRUMENTS 频率 80kHz  脉宽调制(PWM)控制器 频率 80kHz  TEXAS INSTRUMENTS 脉宽调制(PWM)控制器 频率 80kHz   工作温度最小值 -40°C  TEXAS INSTRUMENTS 工作温度最小值 -40°C  脉宽调制(PWM)控制器 工作温度最小值 -40°C  TEXAS INSTRUMENTS 脉宽调制(PWM)控制器 工作温度最小值 -40°C   工作温度最高值 125°C  TEXAS INSTRUMENTS 工作温度最高值 125°C  脉宽调制(PWM)控制器 工作温度最高值 125°C  TEXAS INSTRUMENTS 脉宽调制(PWM)控制器 工作温度最高值 125°C   封装 每个  TEXAS INSTRUMENTS 封装 每个  脉宽调制(PWM)控制器 封装 每个  TEXAS INSTRUMENTS 脉宽调制(PWM)控制器 封装 每个   产品范围 -  TEXAS INSTRUMENTS 产品范围 -  脉宽调制(PWM)控制器 产品范围 -  TEXAS INSTRUMENTS 脉宽调制(PWM)控制器 产品范围 -   汽车质量标准 -  TEXAS INSTRUMENTS 汽车质量标准 -  脉宽调制(PWM)控制器 汽车质量标准 -  TEXAS INSTRUMENTS 脉宽调制(PWM)控制器 汽车质量标准 -   MSL MSL 1 -无限制  TEXAS INSTRUMENTS MSL MSL 1 -无限制  脉宽调制(PWM)控制器 MSL MSL 1 -无限制  TEXAS INSTRUMENTS 脉宽调制(PWM)控制器 MSL MSL 1 -无限制
电话:400-900-3095
QQ:800152669

UCC28720D产地与重量

原产地:
Malaysia

进行最后一道重要生产流程所在的国家

RoHS 合规:
税则号:
85423190
重量(千克):
.005
