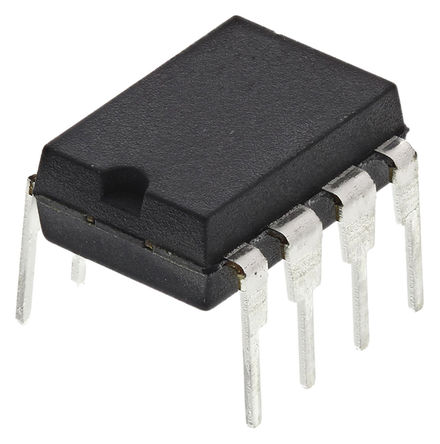

NE555P为精准计时电路, 可生成精确的时间延迟或振荡. 在时间延迟或单稳态模式下运行时, 时间间隔由一个外部电阻和电容阵列控制. 在稳态模式下运行时, 频率和占空比可由两个外部电阻和一个外部电容独立控制. 阈值和触发电平通常为三分之二和三分之一的VCC. 这些电平可通过控制电压终端来改变. 当触发输入降至低于触发电平时, 会设定flip-flop触发器, 同时输出会增大. 如触发输出高于触发电平,同时阈值输入高于阈值电平,flip-flop触发器会复位, 并且输出会很低.
- 从微秒到小时计时
- 稳定或单稳态运行
- 占空比可调
- TTL兼容输出可吸收或提供高达200mA
时钟与计时, 消费电子产品, 国防, 军用与航空, 嵌入式设计与开发
