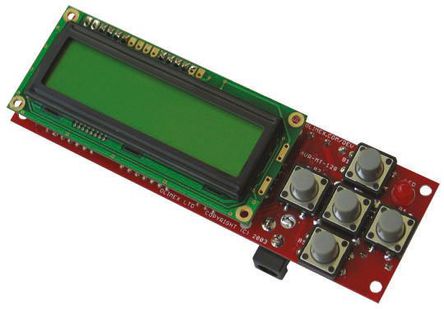

The AVR-MT128 is simple but powerful 开发电路板 which uses the MCU ATMega128 from Atmel. With its LCD, buttons, relay和variety of 接口s 如 RS 232 (in two variants 4pins和DB9), JTAG, ISCP, Dallas etc. This电路板 is suitable 用于different内嵌型系统s应用.
- ATMega128-16AI微控制器, 带128K字节程序闪存, 4K字节数据EEPROM, 4K字节RAM
- JTAG连接器 通过AVR-JTAG用于电路内编程和调试
- ICSP 10引脚STKxxx 兼容连接器 用于电路内编程 带AVR-PG1B或AVR-PG2B
- RS 232连接器, TTL电平
- RS 232接口电路 带收发器, 接收器信号
- RS 232 DB9 连接器 母
- Dallas触摸按钮端口
- 供电电路5V, 78L05带插入式电源插座和二极管桥
- 电源滤波电容
- 扩展针座用于外部连接未使用端口
